1.概述 General introduction
Y系列6KV、10KV高压三相异步电动机是采用国内最新高压电机设计生产的鼠笼型铸造 转子电机。其防护等级为IP23（GB4942.1），冷却方式为IC01（见GB/T1993)。
本系列电机具有高效、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等特点，并具有良好的绝缘性能和防潮能力。能直接用于6KV、10kv级电网，无需中间变压设备。
适用于驱动联轴器传动的各种机械设备，如通风机、压缩机、水泵、破碎机、切削机床及其它设备，并可供煤矿机械工业、发电厂及各种工矿企业作原动机之用。
本系列电动机的结构及安装型式为IMB3，定额是以连续工作制（S1）为基准的连续定额。额定频率为501—1Z，额定电压6KV、10KV。如用户有特殊要求，可在订货时共同商定。

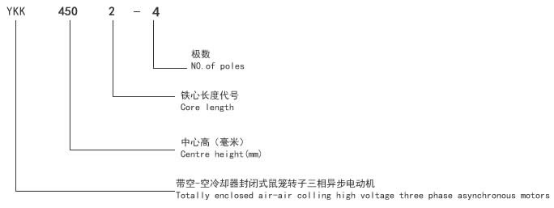

2.型号说明Symbol explanation
3.结构说明 Brief Construction
3.1 电动机为国际流行的箱式结构，机座和端盖均由钢板焊接制成，刚度好，重量轻，电动机顶部采用封闭式空-空冷却器，拆装方便，利于电动机的维护和修理。
3.2 定子绕组采用F级绝缘材料和防护材料，定子绕组端部固定采用特殊绑扎工艺，牢固可靠，整个定子采用真空压力浸渍F机无溶剂（VPI）处理。因此，电动机具有优良可靠的绝缘性能和防潮、抗冲击能力。
3.3 本系列电动机鼠笼转子大部分采用铸铝转子，运行可靠；鼠笼铜条转子采用先进可靠的焊接工艺，并且槽内紧固处理。
3.4 轴承有滚动轴承和滑动轴承两种型式，依电动机功率大小及转速而定，其基本防护等级为IP44.如电动机具有较高的防护等级时轴承的防护等级也随之提高。采用滚动轴承的电动机均有不停机加油和排油转置。
3.5 主接线盒为密封结构，防护等级为IP54.一般装于左侧。出线盒的进线孔可朝上、下、左、右四周转换。盒内有单独的接地端子。
4.使用条件及其性能 Working conditions and performance
4.1 额定电压6Kv、10kv,额定频率50HZ。
4.2 绝缘等级F级，防护等级IP44和IP54。
4.3 海拔不超过1000M。
4.4 最高环境空气温度不超过40摄氏度；最低环境空气湿度对应采用滚动滚动轴承的电动机为-15摄氏度，对应采用滑动轴承的电动机为5摄氏度。
4.5 最湿月月平均最高相对湿度为90%，同时该月月平均最低湿度不高于25摄氏度。
4.6工作电压变化范围不大于额定电压+5%。
4.7 电源频率为50HZ+1%；
4.8 电动机额定为连续工作制S1。
4.9 冷却方式为IC611。
